水泵在实际使用中因为环境,水质,管阻,电压等等原因会使实际扬程,流量小于表称值,所以请亲们购买时耐心说明你的使用情况,「上海三利给水设备有限公司」会为您挑选,欢迎来电垂询！！谢谢！
三利·DL型立式多级清水离心泵产品概述：
DL型立式多级清水离心泵为立式多级多节段式结构（又称立式多级分段式离心泵）,是采用节能产品IS型泵的水力模型,为立式多级多节段式结构。螺杆把进水段,中段,出水段夹紧联成一体。水泵每一级装一个叶轮,一个导水叶。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准,主要供吸送稀释的,清洁的,不腐蚀的,清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
主要用于高层建筑供水,也可应用于厂矿给排水,输送液体的范围为4.9~200m3/h,扬程范围在22~239m,配套功率范围为1.5~160kw,口径范围为Φ40~Φ150mm。
三利·DL型立式多级清水离心泵产品优势：
1,结构紧凑,体积小,外形美观,其立式结构决定安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用帮命。
2,泵吸入口和吐出口均为水平方向,简化了管路的连接。
3,可根据需要,吸入口和吐出口可安装成同方向或90℃,180℃,270℃几个不同方向以满足不同的连接场合。
4,扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积,这是其它泵类所不具有的。
5,电机外加防雨罩,可置于户外使用,取消泵房,节省建筑费用。
6,泵转子具有较小的挠度,且所选用的为4极电机,因此运行平稳,振动小,噪声低。
三利·DL型立式多级清水离心泵型号意义：

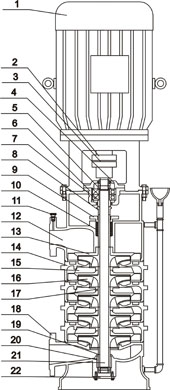

三利·DL型立式多级清水离心泵结构示意图：
 |
序号
|
名称
|
序号
|
名称
|
|
1
|
电机
|
12
|
出水段
|
|
2
|
联轴器
|
13
|
平衡套
|
|
3
|
弹性块
|
14
|
平衡鼓
|
|
4
|
轴承压盖
|
15
|
末级导叶
|
|
5
|
轴承并帽
|
16
|
中段
|
|
6
|
轴承盒
|
17
|
导叶
|
|
7
|
轴承
|
18
|
叶轮
|
|
8
|
挡水套
|
19
|
进水段
|
|
9
|
石棉压盖
|
20
|
下轴套
|
|
10
|
石棉
|
21
|
下轴承
|
|
11
|
填料函体
|
22
|
轴
|
注： 1,该泵型可按客户需要定做成热水型;
2,也可将轴封石棉填料换成机械密封;
3,以上需在订货时说明,价格另议。 |
DL型立式多级清水离心泵由电机和泵两部分组成,电机为Y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段,中段,导叶,出水段,填料函体等零件组成。为防止定子磨损,定子上装有密封环,平衡套等,磨损后可用备件更换。转子部分由轴,叶轮,平衡毂等组成。转子下端为水润滑轴承,上部为角接触球轴承,DL型立式多级清水离心泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封,用户可根据需要选择。
三利·DL型立式多级清水离心泵用途：
DL型立式多级清水离心泵主要用于高层建筑生活给水,消防恒压供水,自动喷淋水,自动水幕供水等,也可应用于厂矿给排水,远距离送水,各种设备配套使用以及各种生产工艺用水等。DL型立式多级清水离心泵介质使用温度不超过80℃,DLR型介质使用温度不超过120℃。
三利·DL型立式多级清水离心泵使用条件：
· 使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质；
· 使用的环境海拔高度<1000米,超过时应在订货进提出,以便本厂为您提供的产品；
· 介质使用温度-15℃～120℃；
· 系统工作压力≤2.5MPa；
· 周围环境温度应低于40℃,相对湿度低于95%。
